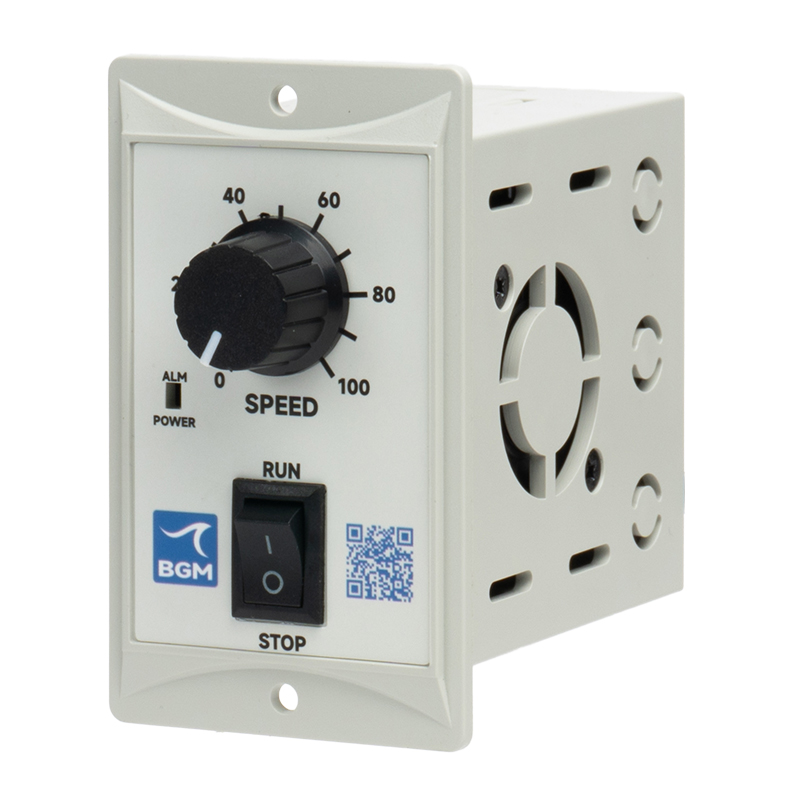

30-750W 简易无显示 无刷调速控制器

30-750W 简易无显示 无刷调速控制器

产品特点：交流输入；面板旋钮调速，方向启停开关；可外接方向与启停/PLC控制；性能可靠，接线轻松；低速效果好，寿命长。
技术参数：电源电压单相220V/单相110V，适配无刷电机功率 ≤ 100W / ≤ 200W, 调速范围 100-3000RPM。
产品详情

产品优势

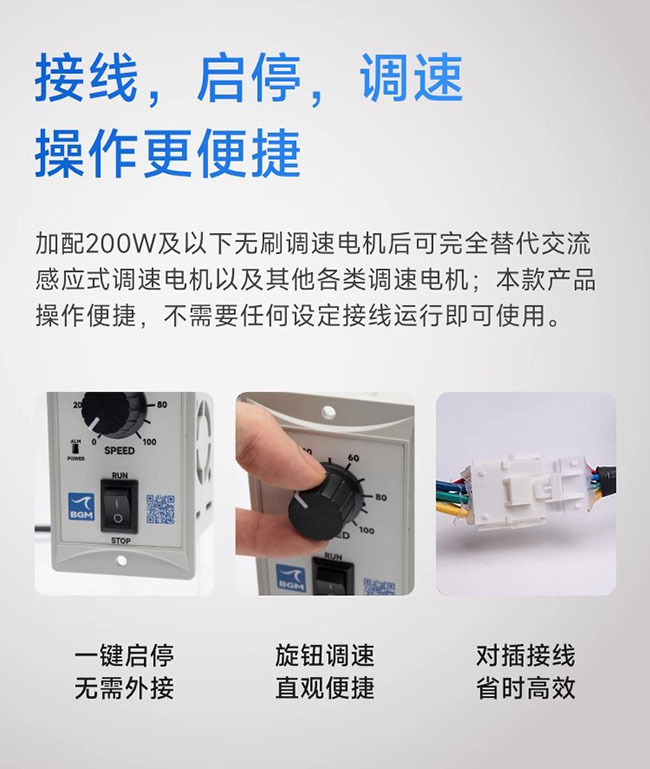

外观精美，安装简单

旋钮调速，操作便捷

可外接启停换向开关

性能可靠，接线轻松

低速效果好，寿命更持久


技术参数
型号EH200A/EH60B
安装方式面板式
电源电压单相220V/单相110V
峰值电流4A
适配无刷调速电机功率≤200W/≤100W/≤60W
调速范围150~3000RPM
使用环境-10℃~+45℃(无结冰)
速度信号来源面板旋钮调速
控制功能外接方向与启停/PLC控制
产品图纸
产品功能

换向功能

  • 出厂默认为正转，需要设置为反转的，请将短接线从CW位置替换到CCW位置，即将CCW与GND短接即可实现电机反转。

  • 同时短接CW、CCW与GND端口时，电机为刹车状态。

  • 手动方向切换的场合，应选用船型开关，推荐使用（型号KCD1 250V6A-3脚2档开关）—图示1。

  • 通过PLC/上位机对方向进行切换的场合，需在CW与GND及CCW与GND之间分别连接继电器，由PLC通过继电器对电机方向进行控制切换—图

  • 示2。

启停功能

  • 使用面板上的启停开关进行启停与关断。

  • 通过切断CW与GND之间以及CCW与GND之间的连接来进行关断，推荐使用（型号KCD1 250V6A-3脚3档开关）—图示3。

  • 通过继电器使用PLC进行启停控制的场合，与方向切换场合一样，只需同时切断两个方向的继电器连接即可实现启停关断—图示4。
